别墅无线网络系统的设计及施工

别墅无线网络从搭建到施工详细过程，这里分享一个别墅项目实际的无线网络系统的设计及施工，这个别墅是3层的别墅，设备的话可以根据自己的情况选择高、中、低端的产品。

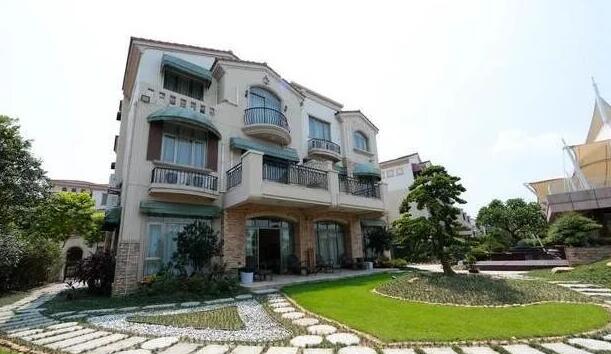

有这样的一栋别墅，有3层楼，大概房间有客厅，餐厅，几个卧室等等。

为了满足这种别墅的客户需求，我们的网络构架也必须符合高要求的使用情况，千兆的局域网络肯定是必须的，现在电信的光纤网络都可以200M的带宽，如果家里的内网还达不到1000M，那么未来几年肯定就会被淘汰。

整个网络数据的核心交换层是千兆的，那么我们在此基础上做的高清视频点播，或是NAS存储，无线网络WiFi的覆盖就完全没有问题，还可以为将来的使用留下冗余空间。

在跃层别墅型的网络系统中，核心网络的出口路由器跟千兆交换机都十分重要，所以一般都采用企业级的网络产品，稳定性及性能都比家用级的好很多。

无线网络全部采用专业的无线AP进行网络覆盖，通过POE交换机直接用网线供电，安装在吊顶内或空调检修口处，通过AC无线控制器可以统一管理无线AP，实现网络的漫游功能，稳定性也非常高。特别注意的是这里面设备从路由器，交换机，包括AP的POE交换机全部都是采用千兆的网络设备。

本方案主路由采用企业级的路由器，性能强悍，功能强大，稳定性非常高，多WAN口的设计可以提供多个外网连接，某些型号还可以实现多条网络聚合，上网速度翻倍。

主交换机采用非网管型的千兆交换机，能满足大型数据传输的稳定高速传输要求，无论是NAS存储数据还是播放高清电影完全无压力。无线网络覆盖全部采用千兆网络的专业无线AP, 采用6类网线直接接到千兆POE交换机，不需要另外连接电源，无论是无线WIFI信号的覆盖范围，还是数据传输的稳定性，都比无线路由器改成AP模式使用要好的多，并且能实现WIFI信号的无线漫游功能，不必在多个AP之间来回切换信号，造成信号的不稳定连接。某些品牌的AP更是可以实现软件AC管理，免去了AC控制器的费用。

别墅房型比较大，房间也非常多，网络的端口比较多，系统也会比较复杂，所以别墅业主需要单独设置弱电间，配置弱电机柜来安装大型网络弱电设备。

这个别墅单独设置了一间小房间做了弱电机房，所有的弱电网络线都通过弱电桥架引入弱电机柜的位置，图上还有背景音乐的音响线，后面还有电信的光纤以及华数的有线电视线全部引入这个位置。

这个网络的点位就分为每个房间的固定网络面板的点位以及无线AP放置的点位。

别墅房间非常多，网络面板的点位可以根据日常的设计安排，主要确保每个大的房间能预留一个网络节点，比如客厅的沙发后面，卧室的床头柜背面或是电视墙的背面，像是书房或是电视的这样的地方可以做一个双网络的面板，为NAS网络存储跟网络点播做有线的网络预留，才能发挥这些设备的最大使用效率。

如图，这是在主卧床头柜的位置预留了一个电源插座跟一个网络面板，如果这个房间网络AP覆盖出现死角，覆盖信号不稳定，那么就可以通过这个有线面板扩展出无线信号，做个双保险。

这个别墅二层的无线AP网络点位图，图上标的AP的方块就是无线AP的网络点位，这一层放了4个无线AP点位，基本完全满足信号的覆盖使用，你可以根据自己家的空间情况合理安排AP的点位，一个是要考虑水泥墙的对信号的遮挡，二是房间的结构。

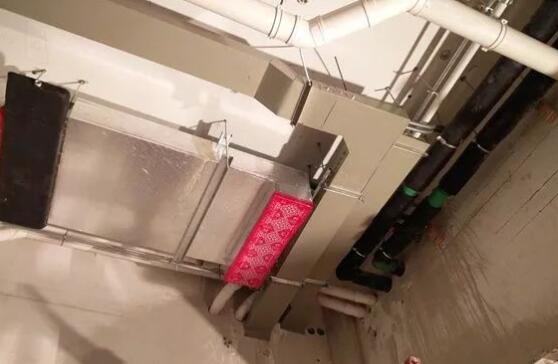

这些位置有个特点就是全部跟随每个房间的中央空调检修口走，我们会把AP设备全部放在空调检修口的吊顶上，一是比较美观，看不见这个AP设备，二是方便以后的检修更换。有人说吊顶会影响信号的覆盖，据我自己的测试观察，一般的家庭石膏吊顶对信号的影响非常小，没有必要明装，而且别墅客户对装修的美观更在意。

3、网络布线施工

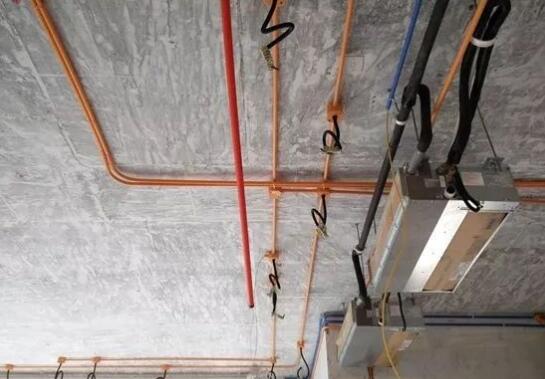

• 1、 预埋管线一定要穿管施工，不管是PVC塑料管，还是KGB金属管，总之所有的线一定要穿管。这个是施工规范强制要求的。一般别墅的装修都比较规范，这个问题不太可能会出线。

• 2、强弱电线一定要分开穿管，否则强电220V电线会干扰弱电信号，最好是之间相隔20cm。正规的装修公司强弱电的线都是穿不同颜色的PVC管，方便区分是弱电线还是强电线。

线材的选择非常多，品牌，质量都大不相同，市面上常见的网线主要有超五类网线（CAT 5e）和六类网线（CAT6），还有屏蔽（STP）与非屏蔽（UTP）之分，一般家用都是采用非屏蔽的。

一般百兆网都用的五类线和超五类线。千兆网至少要用超五类线，但主要用的是六类线。六类线的特点是线中间有个十字骨架，这样把4组线分开。六类线线径会比五类线粗一点。

以后的主流应用都是千兆网络，所以建议选购线材的时候还是以6类线为主，传输效率比5类线要好很多，不至于以后想提速提不起来，线埋在墙里装修好以后基本就动不了。特别注意的是不要贪便宜买的线不是纯铜的，有些网线是铜包铝的，此类网线在铝线外面电镀了一层铜，传输效果差不说，线芯特别容易折断，不如纯铜的线韧性特别好。记住一点，买来的网线自己看一下，好不好能看出来的。

网络设备可以根据自己的喜好，预算自行选择，常见的品牌华为，H3C、华三等等。我建议别墅使用企业级的产品，价格稍微贵一些，但是设备的稳定性及专业性会高很多。这个别墅项目有线网络使用的是Cisco思科的企业级的网络设备，价格还是蛮贵的，专业稳定性也都非常好。

无线网络使用的美国的UBNT品牌，他家的无线无线AP对于专业厂商来说性价比非常高，控制管理也很方便，而且无需硬件AC控制器，使用电脑软件管理。

无线AP，支持5G-2.4G双频，最高1200M，支持POE供电，漫游等功能。

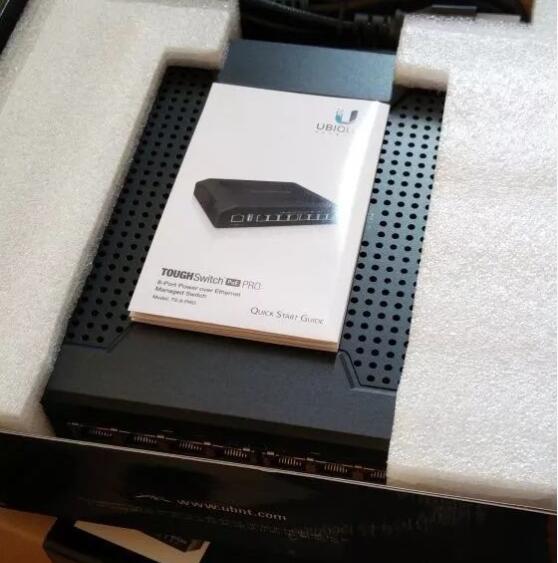

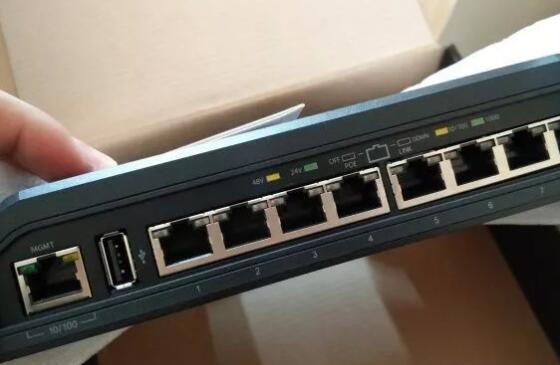

如图，POE千兆交换机，专门给AP供电的交换机，支持网络管理,Vlan划分等常用功能。

最后网络线路全部放好后，买个弱电机柜把网络设备全部安装到设备机柜上，再找专业的弱电师傅排线，做水晶头，安装调试设备。

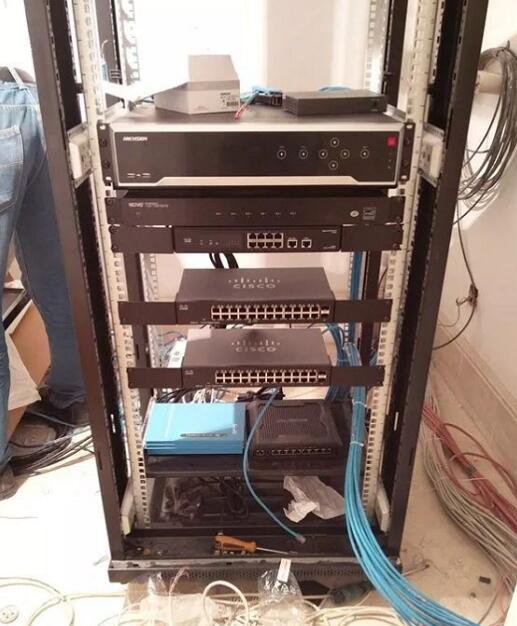

这是最后完成时的机柜，有监控显示器，Control4智能控制主机，NAS网络存储，路由器，交换机，背景音乐主机，机顶盒，光猫等设备。

当然，如果你设备没那么多，可以放这么一个小的机柜就适合你的使用需求了，还可以放一台NAS在机柜里。
